Устройство и принцип действия
ЖАЛ Т-образного профиля
Страховочная направляющая выполнена в виде Т-образного профиля.​
Страховочная система
состоит из жесткой анкерной линии (страховочная направляющая или страховочная направляющая совмещенная с лестницей) и средства защиты от падения ползункового типа (страховочная каретка с демпферным стропом).
Страховочная направляющая

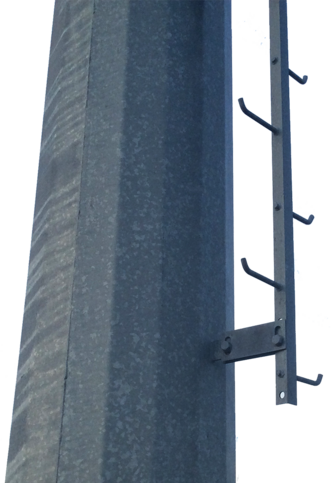

совмещенная с лестницей, имеет консольные ступеньки. Ступеньки имеют противоскользящую поверхность и боковые ограничительные выступы высотой 20 мм, что существенно снижает риски соскальзывания обуви по сравнению с стандартными степ-болтами. Расстояние между ступеньками 280 мм.

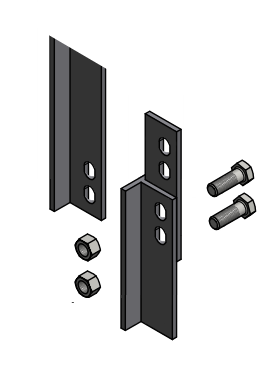

Страховочная направляющая стационарно закрепляется к конструкциям стойки опоры или портала, по которым производится подъём (спуск) работника. Отдельные секции страховочной направляющей стыкуются между собой при помощи соединительных элементов, а в местах «излома» стойки опоры для соединения применяются радиальные страховочные направляющие.

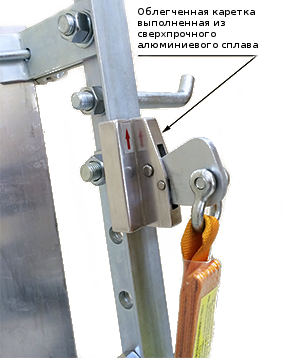

Перед подъёмом на опору страховочная каретка устанавливается на страховочную направляющую, а демпферный строп карабином прикрепляется к анкерной точке страховочной привязи работника.
Перед подъёмом на опору страховочная каретка устанавливается на страховочную направляющую, а демпферный строп карабином прикрепляется к анкерной точке страховочной привязи работника.
При подъеме (спуске) работника на опору страховочная каретка плавно перемещается по страховочной направляющей.
При подъеме (спуске) работника на опору страховочная каретка плавно перемещается по страховочной направляющей.
При срыве работника, перемещение страховочной каретки вниз по страховочной направляющей блокируется за счет прижатия стопора страховочной каретки к направляющей, тем самым предотвращается дальнейшее падение работника с высоты.
Преимущества
1
Применение страховочной системы обеспечивает непрерывность страховки работника при его подъёме или спуске на опору ВЛ и повышение безопасности и производительности труда по сравнению с другими способами страховки при подъёме на опору.
2
Применение механизма качения страховочной каретки снижает трение и обеспечивает плавность перемещения страховочной каретки по страховочной направляющей, а также позволяет оптимально перемещаться по страховочной направляющей в местах стыков и изгибов. Совмещение страховочной направляющей с лестницей, повышает удобство подъёма на опоры, неоснащенные стационарными лестницами, скобами или степ-болтами.
Применение страховочной системы обеспечивает непрерывность страховки работника при его подъёме или спуске.
3
Нижние секции ЖАЛ крепятся к опоре с помощью антивандальных гаек, соответствующих требованиям ПАО «ФСК ЕЭС».
Крепление к опоре
ЖАЛ Т-образного профиля
На уголок
На коническую стойку
Исполнение и варианты поставки
ЖАЛ Т-образного профиля
1
Варианты исполнения:
- СНЛ-2 страховочная направляющая совмещенная с лестницей;
- СН-2 страховочная направляющая.
2
Длина секций от 0,56 м
до 5,60 м с шагом:
- 0,56 м для СНЛ-2;
- 0,04 м для СН-2.
3
Расстояние между креплениями страховочной направляющей к опоре:
- 1,40 м для СНЛ-2;
- 1,96 м для СН-2.
4
Крепление к опоре:
- на уголок 63х5 - 200х30;
- на центрифугированную ж\б стойку;
- на стойку многогранной металлической опоры.
5
Варианты поставки:
- комплексная (под конкретный тип опоры);
- покомпонентная (конструктор) – страховочные направляющие, радиальные страховочные направляющие, соединительные элементы, крепления к опоре (поэлементное количество определяется заказчиком).
6
Защита от коррозии –
горячее цинкование.
7
Страховочная каретка с демпферным стропом и карабином поставляется в количестве, определенном заказчиком.
